I.THÔNG SỐ KỸ THUẬT XE TẢI 4 CHÂN DONGFENG HOÀNG HUY GẮN CẨU 15 TẤN KANGLIM
| Xe ô tô tải (có cần cẩu) | |
| Nhãn hiệu | DONGFENG |
| Cabin | Cabin có 01 giường |
| Kiểu động cơ | 4 kỳ, tăng áp, 6 xi lanh thẳng hàng |
| Thể tích làm việc (cm3) | 8900 |
| Loại nhiên liệu | Diesel |
| Tự trọng (kg) | 20320 |
| Tải Trọng cho phép (kg) | 9550 |
| Tổng trọng Lượng (kg) | 30000 |
| Kich thước bao (mm) | 11800 x 2500 x 3870 |
| Kich thước thùng (mm) | 7950 x 2350 x 600 |
| Công thức bánh xe | 8 x 4 |
| Các hệ thống khác | |
| Công xuất (kw/vòng/phút) | 250/1900/1 |
| Hộp số | 12 số tiến/2 số lùi |
| Lốp xe | 11.00R20 /11.00R20 |
| Hệ thống lái | Trợ lực thủy lực |
| Hệ thống phanh | |
| Phanh tang trống | Phanh chính: Dẫn động khí nén hai dòng, kiểu má phanh tang trống. Phanh tay : Loc kê |
| Cần cẩu | Cần cẩu thủy lực nhãn hiệu KANGLIM, model KS5206 có sức nâng lớn nhất/tầm với theo thiết kế là 15000 kg/3,2 m và 1100 kg/25,3 m (tầm với lớn nhất) |
| Đặc tính kỹ thuật | Đơn vị | Model |
| KS5206 | ||
| Tải trọng nâng tối đa | Kg | 15.000 |
| Công suất/ tầm với | Kg/ m | 15.000/3,2 |
| 8000/6 | ||
| 2600/13 | ||
| 1100/25,3 | ||
| Bán kính hoạt động | m | 25,3 (29,8) |
| Chiều cao cần tối đa | m | 28,3(32,3) |
| Lưu lượng dầu định mức | Lít/ phút | 70 + 70 (1.200) |
| Áp suất dầu định mức | Kg/ cm3 | 240 |
| Dung tích thùng dầu | Lít | 200 |
| Số đốt | Đốt | 6 |
| Tốc độ vươn cần | m/ Giây | 14,6/ 37 |
| Góc dựng cần/ Tốc độ | Độ/ giây | 0 – 80/ 19 |
| Góc quay cần | Độ | Liên tục 360 |
| Tốc độ quay cần | Vòng/ phút | 2,0 |
| Cáp tời x Độ dài | Phi x m | 14 x 100 |
| Tốc độ kéo cần | m / Phút | 75,30 |
| Kiểu quay tời | Thủy lực, giảm tốc bánh răng trụ tròn 2 tốc độ Phanh cơ khí |
|
| Kiểu cần trục quay | Giảm tốc trục vít, bánh răng hành tinh | |
| Chân chống phụ | Vận hành thủy lực, kiểu vươn ra | |
| Độ rộng của móc đã giãn | m | 6,3 |
| Thiết bị an toàn | Kim chỉ trọng tải, còi báo quá tải, van an toàn thủy lực, van an toàn thuận nghịch, van kiểm tra hướng, phanh tời tự động, giá đỡ, đồng hồ đo, thước thăm dầu, chốt khoá hãm, ghế vận hành, chân chống phụ, cả biến cảnh báo cuốn tời… |

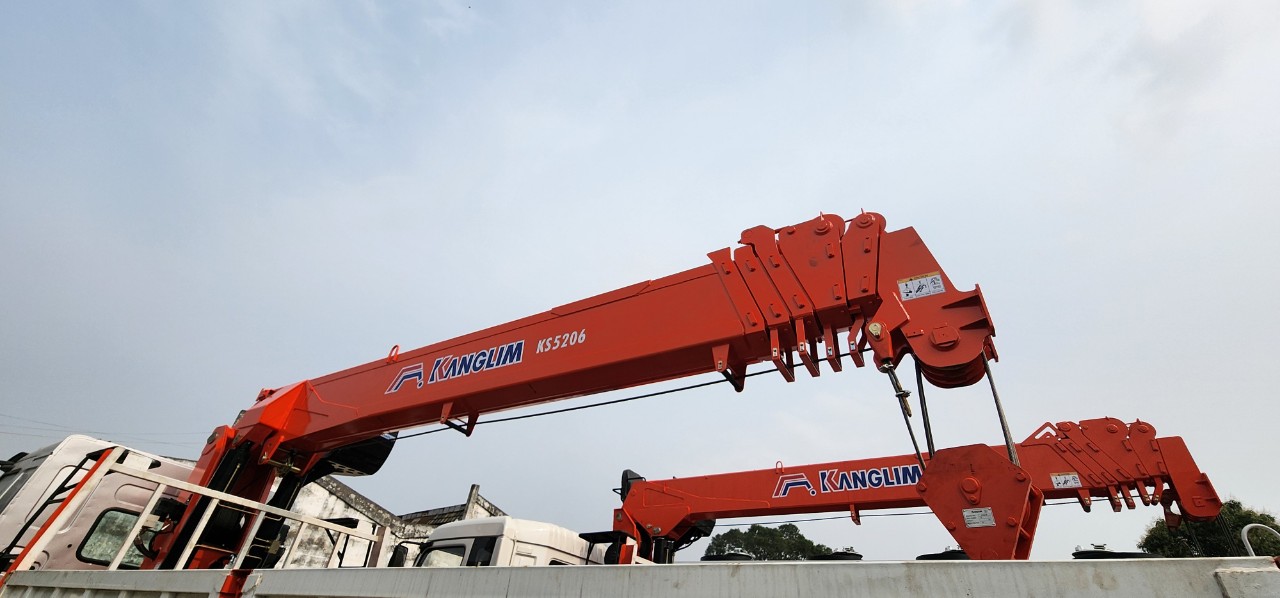

II. THÔNG SỐ KT CẨU KANGLIM 15 TẤN KS5206
| Xe ô tô tải (có cần cẩu) | |
| Nhãn hiệu | DONGFENG |
| Cabin | Cabin có 01 giường |
| Kiểu động cơ | 4 kỳ, tăng áp, 6 xi lanh thẳng hàng |
| Thể tích làm việc (cm3) | 8900 |
| Loại nhiên liệu | Diesel |
| Tự trọng (kg) | 20320 |
| Tải Trọng cho phép (kg) | 9550 |
| Tổng trọng Lượng (kg) | 30000 |
| Kich thước bao (mm) | 11800 x 2500 x 3870 |
| Kich thước thùng (mm) | 7950 x 2350 x 600 |
| Công thức bánh xe | 8 x 4 |
| Các hệ thống khác | |
| Công xuất (kw/vòng/phút) | 250/1900/1 |
| Hộp số | 12 số tiến/2 số lùi |
| Lốp xe | 11.00R20 /11.00R20 |
| Hệ thống lái | Trợ lực thủy lực |
| Hệ thống phanh | |
| Phanh tang trống | Phanh chính: Dẫn động khí nén hai dòng, kiểu má phanh tang trống. Phanh tay : Loc kê |
| Cần cẩu | Cần cẩu thủy lực nhãn hiệu KANGLIM, model KS5206 có sức nâng lớn nhất/tầm với theo thiết kế là 15000 kg/3,2 m và 1100 kg/25,3 m (tầm với lớn nhất) |
| Đặc tính kỹ thuật | Đơn vị | Model |
| KS5206 | ||
| Tải trọng nâng tối đa | Kg | 15.000 |
| Công suất/ tầm với | Kg/ m | 15.000/3,2 |
| 8000/6 | ||
| 2600/13 | ||
| 1100/25,3 | ||
| Bán kính hoạt động | m | 25,3 (29,8) |
| Chiều cao cần tối đa | m | 28,3(32,3) |
| Lưu lượng dầu định mức | Lít/ phút | 70 + 70 (1.200) |
| Áp suất dầu định mức | Kg/ cm3 | 240 |
| Dung tích thùng dầu | Lít | 200 |
| Số đốt | Đốt | 6 |
| Tốc độ vươn cần | m/ Giây | 14,6/ 37 |
| Góc dựng cần/ Tốc độ | Độ/ giây | 0 – 80/ 19 |
| Góc quay cần | Độ | Liên tục 360 |
| Tốc độ quay cần | Vòng/ phút | 2,0 |
| Cáp tời x Độ dài | Phi x m | 14 x 100 |
| Tốc độ kéo cần | m / Phút | 75,30 |
| Kiểu quay tời | Thủy lực, giảm tốc bánh răng trụ tròn 2 tốc độ Phanh cơ khí |
|
| Kiểu cần trục quay | Giảm tốc trục vít, bánh răng hành tinh | |
| Chân chống phụ | Vận hành thủy lực, kiểu vươn ra | |
| Độ rộng của móc đã giãn | m | 6,3 |
| Thiết bị an toàn | Kim chỉ trọng tải, còi báo quá tải, van an toàn thủy lực, van an toàn thuận nghịch, van kiểm tra hướng, phanh tời tự động, giá đỡ, đồng hồ đo, thước thăm dầu, chốt khoá hãm, ghế vận hành, chân chống phụ, cả biến cảnh báo cuốn tời… |
