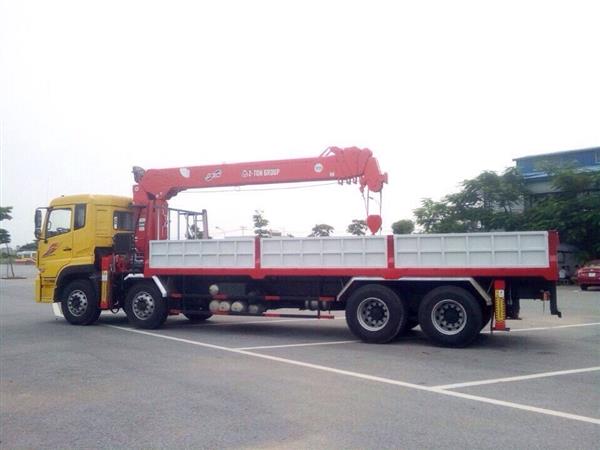

THÔNG SỐ KỸ THUẬT DỰ KIẾN XE TẢI 4 CHÂN DONGFENG GẮN CẨU 12 TẤN ATOM
| Xe ô tô tải (có cần cẩu) | |
| Nhãn hiệu, Model | DONGFENG, DFL1311AX3/TUP-LC.A1205 |
| Động cơ | YC6L310-33 |
| Cabin | Cabin có 01 giường |
| Kiểu động cơ | 4 kỳ, tăng áp, 6 xi lanh thẳng hàng |
| Thể tích làm việc (cm3) | 8.424 |
| Loại nhiên liệu | Diesel |
| Tự trọng (kg) | 18.570 |
| Tải Trọng cho phép (kg) | 11.300 |
| Tổng trọng Lượng (kg) | 30.000 |
| Kich thước bao (mm) | 11.605*2.500*3.900 |
| Kich thước thùng (mm) | 8.070*2.360*600 |
| Chiều dài cơ sở (mm) | 1850 + 5150 + 1350 |
| Công thức bánh xe | 8 x 4 |
| Các hệ thống khác | |
| Công xuất (kw/vòng/phút) | 231/2.200/1 |
| Hộp số | 9 số tiến/2 số lùi |
| Lốp xe | 12.00R22.5 |
| Hệ thống lái | Trợ lực thủy lực |
| Hệ thống phanh | |
| Phanh tang trống | Phanh chính: Dẫn động khí nén hai dòng, kiểu má phanh tang trống. Phanh tay : Loc kê |
| Cần cẩu | Cần cẩu thủy lực model ATOM1205 có sức nâng lớn nhất/tầm với theo thiết kế là 12000 kg/2,5 m và 1050 kg/20,7 m (tầm với lớn nhất) |
THÔNG SỐ KỸ THUẬT CẨU ATOM 12 TẤN
| THÔNG SỐ | UNITS | ATOM1205 |
| Momen nâng | Tấn-m | 30.0 |
| Sức nâng/tầm với | kg/m | 12,000 / 2.5 |
| 5,940 / 5.6 | ||
| 2,950 / 9.4 | ||
| 1,390 / 17.0 | ||
| 1050/20.7 | ||
| Bán kính làm việc | m | 20.7 |
| Chiều cao làm việc | m | 23 |
| Lưu lượng dầu | cc/rev | 90 x 90 |
| Áp suất dầu | kg/cm2 | 210 / 210(Winch) |
| Kiểu cần | Lục giác, 5 đốt cần với 2 xilanh ra cần | |
| Chiều dài cần | m | Min. 5.85 ~ Max. 20.97 |
| Tốc độ ra cần | m/sec | 15.12 / 32 |
| Tốc độ nâng cần | °/sec | 0-800 / 20 |
| Góc quay | ° | 360° liên tục |
| Tốc độ quay | r.p.m | 2.0 |
| Đường kính cáp x chiều dài cáp | Ø x m | 19×7 Ø12 x 80m |
| Tốc độ tời | m/min | 15 |
| Cơ cấu tời | Motor thủy lực, Hộp giảm tốc bánh răng với phanh thủy lực | |
| Slewing Gear Type | Motor thủy lực, Hộp giảm tốc hành tinh và trục vít với phanh thủy lực | |
| Standard Safety Devices | 1. Van an toàn cho hệ thống thủy lực. 2. Van cân bằng cho xi lanh ra cần. 3. Van chống tụt cho xi lanh nâng chân. 4. Phanh quay toa tự động. 5. Phanh cơ khí cho tời quay cáp. 6. Đồng hồ áp suất/bảng đo góc cần. 7. Còi cảnh báo/lưỡi gà. 8. Cảnh báo chạm mỏ… |
|
